Vulkan Tutorial (27) - Uniform buffers - Descriptor pool and sets

·16 min read

-Khronos Vulkan Tutorial

소개

이전 챕터의 decsriptor 레이아웃은 바인딩할 수 있는 descriptor유형을 설명합니다. 이 챕터에서는 각 VkBuffer 리소스에 대한 descriptor set를 만들어 이를 uniform buffer descriptor에 바인딩하겠습니다.

Descriptor pool

descriptor set는 직접 만들 수 없으며, 명령 버퍼와 같은 풀에서 할당해야 합니다. descriptor set에 해당하는 것을 descriptor pool 이라고 하는 것은 당연합니다. 이를 설정하기 위해 새 함수 createDescriptorPool을 작성합니다.

void initVulkan() {
    ...
    createUniformBuffers();
    createDescriptorPool();
    ...
}

...

void createDescriptorPool() {

}

먼저 VkDescriptorPoolSize 구조체를 사용하여 descriptor set에 포함될 descriptor 유형과 몇 개가 있는지를 설명해야 합니다.

VkDescriptorPoolSize poolSize{};
poolSize.type = VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER;
poolSize.descriptorCount = static_cast<uint32_t>(MAX_FRAMES_IN_FLIGHT);

모든 프레임에 대해 이러한 descriptor 중 하나를 할당합니다. 이 풀 크기 구조는 기본VkDescriptorPoolCreateInfo 에서 참조합니다.

VkDescriptorPoolCreateInfo poolInfo{};
poolInfo.sType = VK_STRUCTURE_TYPE_DESCRIPTOR_POOL_CREATE_INFO;
poolInfo.poolSizeCount = 1;
poolInfo.pPoolSizes = &poolSize;

사용 가능한 최대 descriptor 수 외에도 할당할 수 있는 descriptor set의 최대 수도 지정해야 합니다:

poolInfo.maxSets = static_cast<uint32_t>(MAX_FRAMES_IN_FLIGHT);

구조에는 개별 descriptor set를 해제할 수 있는지 여부를 결정하는 명령 풀과 유사한 선택적 플래그가 있습니다: VK_DESCRIPTOR_POOL_CREATE_FREE_DESCRIPTOR_SET_BIT. descriptor set를 생성한 후에는 건드리지 않을 것이므로 이 플래그는 필요없습니다. flags를 기본 값인 0으로 둘 수 있습니다.

VkDescriptorPool descriptorPool;

...

if (vkCreateDescriptorPool(device, &poolInfo, nullptr, &descriptorPool) != VK_SUCCESS) {
    throw std::runtime_error("failed to create descriptor pool!");
}

descriptor pool에 핸들을 저장할 새 클래스 구성원을 추가하고 vkCraeteDescriptorPool을 호출하여 생성합니다.

Descriptor set

이제 descriptor set 자체를 할당할 수 있습니다. 이를 위해 createDescriptorSets 함수를 추가합니다.

void initVulkan() {
    ...
    createDescriptorPool();
    createDescriptorSets();
    ...
}

...

void createDescriptorSets() {

}

descriptor set은 VkDescriptorSetAllocateInfo 구조체로 설명됩니다. 할당할 descriptor pool와 할당할 descriptor set 수, 그리고 기반으로 할 descriptor 레이아웃을 지정해야 합니다:

std::vector<VkDescriptorSetLayout> layouts(MAX_FRAMES_IN_FLIGHT, descriptorSetLayout);
VkDescriptorSetAllocateInfo allocInfo{};
allocInfo.sType = VK_STRUCTURE_TYPE_DESCRIPTOR_SET_ALLOCATE_INFO;
allocInfo.descriptorPool = descriptorPool;
allocInfo.descriptorSetCount = static_cast<uint32_t>(MAX_FRAMES_IN_FLIGHT);
allocInfo.pSetLayouts = layouts.data();

우리의 경우 flight 중인 각 프레임에 대해 하나의 descriptor set를 만들고, 모두 동일한 레이아웃을 사용합니다. 불행하게도 다음 함수는 set 수와 일치하는 배열을 기대하기 때문에 레이아웃의 모든 복사본이 필요합니다.

vkAllocateDescriptorSets를 할당하고 descriptor set 핸들을 보관해둘 클래스 멤버를 추가합니다:

VkDescriptorPool descriptorPool;
std::vector<VkDescriptorSet> descriptorSets;

...

descriptorSets.resize(MAX_FRAMES_IN_FLIGHT);
if (vkAllocateDescriptorSets(device, &allocInfo, descriptorSets.data()) != VK_SUCCESS) {
    throw std::runtime_error("failed to allocate descriptor sets!");
}

descriptor set를 명시적으로 정리할 필요는 없습니다. descriptor pool 이 파괴되면 자동으로 해제되기 때문입니다. vkAllocateDescriptorSets를 호출하면 각각 하나의 uniform buffer descriptor가 있는 descriptor set가 할당됩니다.

void cleanup() {
    ...
    vkDestroyDescriptorPool(device, descriptorPool, nullptr);

    vkDestroyDescriptorSetLayout(device, descriptorSetLayout, nullptr);
    ...
}

descriptor set가 지금 할당되었지만, 그 안에 있는 descriptor는 여전히 구성해야 합니다. 이제 모든 descriptor를 채우는 루프를 추가합니다:

for (size_t i = 0; i < MAX_FRAMES_IN_FLIGHT; i++) {

}

uniform buffer descriptor 같이 버퍼를 참조하는 descriptor는 VkDescriptorBufferInfo 구조체로 구성됩니다. 이 구조는 descriptor에 대한 데이터를 포함하는 버퍼와 버퍼 내의 영역을 지정합니다.

for (size_t i = 0; i < MAX_FRAMES_IN_FLIGHT; i++) {
    VkDescriptorBufferInfo bufferInfo{};
    bufferInfo.buffer = uniformBuffers[i];
    bufferInfo.offset = 0;
    bufferInfo.range = sizeof(UniformBufferObject);
}

이 경우와 같이 전체 버퍼를 덮어쓰는 경우, 범위에 대해 VK_WHOLE_SIZE 값을 사용할 수도 있습니다. descriptor의 구성은 VkWriteDescriptorSet 구조체의 배열을 매개변수로 사용하는 vkUpdateDescriptorSets 함수를 사용하여 업데이트 됩니다.

VkWriteDescriptorSet descriptorWrite{};
descriptorWrite.sType = VK_STRUCTURE_TYPE_WRITE_DESCRIPTOR_SET;
descriptorWrite.dstSet = descriptorSets[i];
descriptorWrite.dstBinding = 0;
descriptorWrite.dstArrayElement = 0;

처음 두 필드는 업데이트할 descriptor set와 바인딩을 지정합니다. uniform buffer 바인딩 인덱스를 0으로 지정했습니다. descriptor는 배열일 수 있다는 것을 기억하세요. 그러므로 업데이트하려는 배열의 첫번째 인덱스도 지정해야 합니다. 우리는 배열을 사용하지 않으므로, 인덱스는 단순히 0입니다.

descriptorWrite.descriptorType = VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER;
descriptorWrite.descriptorCount = 1;

descriptor 유형을 다시 지정해야 합니다. 인덱스 dstArrayElement에서 시작하여 배열에서 한번에 여러 descriptor를 업데이트할 수 있습니다. descriptorCount 필드는 업데이트하려는 배열 요소 수를 지정합니다.

descriptorWrite.pBufferInfo = &bufferInfo;
descriptorWrite.pImageInfo = nullptr; // Optional
descriptorWrite.pTexelBufferView = nullptr; // Optional

마지막 필드는 실제로 descriptor를 구성하는 descriptorCount 구조가 있는 배열을 참조합니다. 이 세 개는 실제로 사용하는 descriptor 유형에 따라 다릅니다. pBufferInfo 필드는 버퍼 데이터를 참조하는 descriptor에 사용됩니다. pImageInfo는 이미지 데이터를 참조하는 descriptor에 사용됩니다. pTexelBufferView는 버퍼 뷰를 참조하는 descriptor에 사용됩니다. 우리의 descriptor는 버퍼에 기반하므로, pBufferInfo를 사용합니다.

vkUpdateDescriptorSets(device, 1, &descriptorWrite, 0, nullptr);

업데이트는 vkUpdateDescriptorSets를 사용하여 적용됩니다. 두 가지 배열을 매개변수로 받아들입니다: VkWriteDescriptorSet 배열과 VkCopyDescriptorSet 배열입니다. 후자는 이름에서 알 수 있듯이 descriptor를 서로 복사하는데 사용할 수 있습니다.

descriptor set 사용하기

이제 각 프레임에 대해 올바른 descriptor set를 vkCmdBindDescriptorSets를 사용하여 셰이더의 descriptor에 실제로 바인딩하도록, recordCommandBuffer 함수를 업데이트해야 합니다. 이 작업은 vkCmdDrawIndexed 호출 전에 수행되어야 합니다.

vkCmdBindDescriptorSets(commandBuffer, VK_PIPELINE_BIND_POINT_GRAPHICS, pipelineLayout, 0, 1, &descriptorSets[currentFrame], 0, nullptr);
vkCmdDrawIndexed(commandBuffer, static_cast<uint32_t>(indices.size()), 1, 0, 0, 0);

정점, 인덱스 버퍼와는 달리 descriptor set는 그래픽 파이프라인에 고유하지 않습니다. 따라서 descriptor set를 그래픽 또는 컴퓨팅 파이프라인에 바인딩할지 여부를 지정해야 합니다. 다음 매개변수는 descriptor의 기반이 되는 레이아웃입니다. 다음 세 개의 매개변수는 첫번째 descriptor set의 인덱스, 바인딩할 set 수, 바인딩할 set 배열을 지정합니다. 잠시 후 다시 이 문제로 돌아가겠습니다. 마지막 두 매개변수는 동적 descriptor에 사용되는 offset 배열을 지정합니다. 이것들은 다음 챕터에서 살펴볼 것입니다.

지금 프로그램을 실행하면 불행하게도 아무것도 표시되지 않습니다. 문제는 투영 행렬에서 수행한 Y-flip으로 인해 정점이 이제 시계 방향 대신 반시계 방향으로 그려지고 있다는 것입니다. 이로 인해 뒷면 컬링이 시작되어 그려지지 않습니다. createGraphicsPipeline 함수로 이동하여 VkPipelineRasterizationStateCreateInfo에서 frontFace를 다음과 같이 수정합니다:

rasterizer.cullMode = VK_CULL_MODE_BACK_BIT;
rasterizer.frontFace = VK_FRONT_FACE_COUNTER_CLOCKWISE;

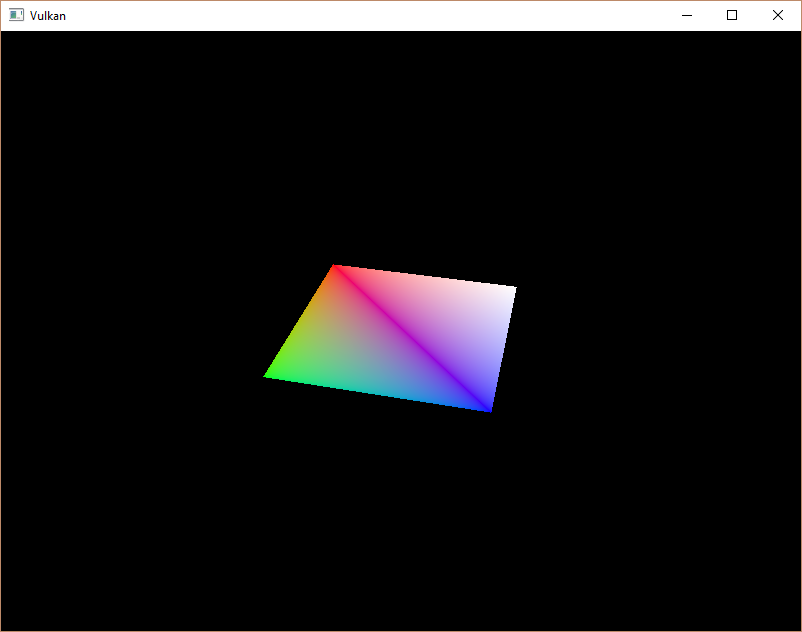

프로그램을 다시 실행하면 이렇게 보입니다:


이제 투영 행렬이 종횡비를 수정하기 때문에 직사각형이 정사각형으로 바뀌었습니다. updateUniformBuffer는 화면 크기 조정을 처리하므로, recreateSwapChain에 설정된 descriptor를 다시 만들 필요가 없습니다.

정렬 요구사항

지금까지 우리가 간과한 한가지는 C++ 구조의 데이터가 셰이더의 uniform 정의와 일치하는 방법입니다. 두 가지 모두에서 동일한 유형을 단순히 사용하는 것이 명백해보입니다.

struct UniformBufferObject {
    glm::mat4 model;
    glm::mat4 view;
    glm::mat4 proj;
};

layout(binding = 0) uniform UniformBufferObject {
    mat4 model;
    mat4 view;
    mat4 proj;
} ubo;

그러나 이것이 전부는 아닙니다. 예를 들어 구조체와 셰이더를 다음과 같이 수정해보세요.

struct UniformBufferObject {
    glm::vec2 foo;
    glm::mat4 model;
    glm::mat4 view;
    glm::mat4 proj;
};

layout(binding = 0) uniform UniformBufferObject {
    vec2 foo;
    mat4 model;
    mat4 view;
    mat4 proj;
} ubo;

셰이더와 프로그램을 다시 컴파일하고 실행하면, 지금까지 작업한 멋진 사각형이 사라진 것을 볼 수 있습니다! 정려 ㄹ요구사항을 고려하지 ㅇ낳았기 때문입니다.

Vulkan은 구조의 데이터가 특정 방식으로 메모리에 정렬될 것을 예상합니다. 예를 들면 다음과 같습니다:

  • 스칼라는 N으로 정렬되어야 합니다 (= 32비트 부동소수점인 경우 4바이트).
  • vec2는 2N으로 정렬되어야 합니다. (= 8 바이트)
  • vec3, vec4는 4N으로 정렬되어야 합니다. (= 16 bytes)
  • 중첩된 구조는 16배수로 반올림된 해당 구성원의 기본 정렬로 정렬되어야 합니다.
  • mat4 행렬은 vec4 정렬과 동일해야 합니다.

사양에서 정렬 요구사항에 대한 전체 목록을 볼 수 있습니다.

mat4 필드가 3개뿐인 우리의 원본 셰이더는 요구사항을 충족합니다. mat4 크기는 4 * 4 * 4 = 64바이트이고 model의 오프셋은 0, view 오프셋은 64, proj 오프셋은 128입니다. 이 모든 항목은 16배수이무로 제대로 작동합니다.

새 구조는 8바이트에 불과한 vec2로 시작하므로 모든 오프셋을 제거합니다. 이제 model의 오프셋이 8이고 view 오프셋이 72이고 proj 오프셋이 136이며, 모두 16배수가 아닙니다. 이 문제를 해결하기 위해 C++ 11에 도입된 aligns 지정자를 사용할 수 있습니다.

struct UniformBufferObject {
    glm::vec2 foo;
    alignas(16) glm::mat4 model;
    glm::mat4 view;
    glm::mat4 proj;
};

이제 프로그램을 다시 컴파일하고 실행하면 셰이더가 행렬 값을 올바르게 수신하는 것을 볼 수 있습니다.

다행스럽게도 이러한 정렬 요구사항에 대해 생각하지 않아도 되는 방법이 있습니다. GLM을 포합하기 전에 GLM_FORCE_DEFAULT_ALIGNED_GENTYPES를 정의할 수 있습니다.

#define GLM_FORCE_RADIANS
#define GLM_FORCE_DEFAULT_ALIGNED_GENTYPES
#include <glm/glm.hpp>

이렇게하면 GLM에서 정렬 요구사항이 이미 지정된 vec2, mat4 버전을 사용하게 됩니다. 이 정의를 추가하면 alignas 지정자를 제거할 수 있으며 프로그램을 계속 작동합니다.

불행히도 이 방법은 중첩 구조를 사용하기 시작하면 고장날 수 있습니다. C++ 코드에서 다음 정의를 고려하세요:

struct Foo {
    glm::vec2 v;
};

struct UniformBufferObject {
    Foo f1;
    Foo f2;
};

그리고 다음 셰이더 정의:

struct Foo {
    vec2 v;
};

layout(binding = 0) uniform UniformBufferObject {
    Foo f1;
    Foo f2;
} ubo;

이 경우 f2는 오프셋이 8인 반면, 중첩된 구조이므로 오프셋 16이 되어야 합니다. 이 경우 정렬을 직접 지정해야 합니다.

struct UniformBufferObject {
    Foo f1;
    alignas(16) Foo f2;
};

이러한 문제때문에 항상 정렬에 대해 명시하는 것이 좋습니다. 그러면 정렬 오류 같은 이상한 증상에 당황하지 않을 것입니다.

struct UniformBufferObject {
    alignas(16) glm::mat4 model;
    alignas(16) glm::mat4 view;
    alignas(16) glm::mat4 proj;
};

foo 필드를 지우고 다시 컴파일하는 것을 잊지마십시오.

다중 descriptor sets

일부 구조 및 함수 호출에서 힌트를 얻었듯이 실제로 여러 descriptor set를 동시에 바인딩하는 것이 가능합니다. 파이프라인 레이아웃을 생성할 때 각 descriptor set에 대한 descriptor 레이아웃을 지정해야 합니다. 셰이더는 다음과 같이 특정 descriptor set를 참조할 수 있습니다.

layout(set = 0, binding = 0) uniform UniformBufferObject { ... }

이 기능을 사용하여 객체별로 달라지는 descriptor와, 공유되는 descriptor를 별도의 descriptor set에 넣을 수 있습니다. 이 경우 잠재적으로 더 효율적인 드로잉 호출에서 대부분의 descriptor를 다시 바인딩하지 않도록 피할 수 있습니다.
